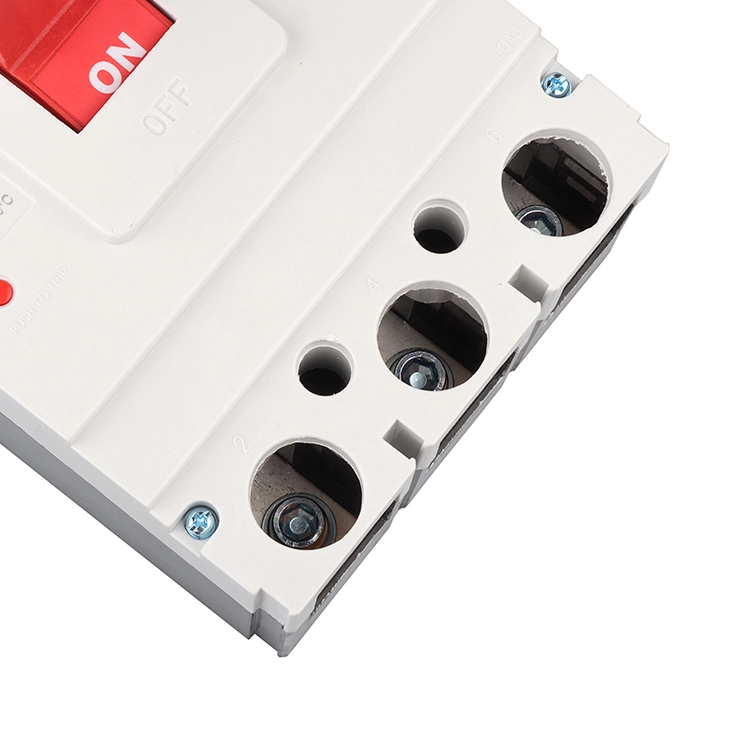

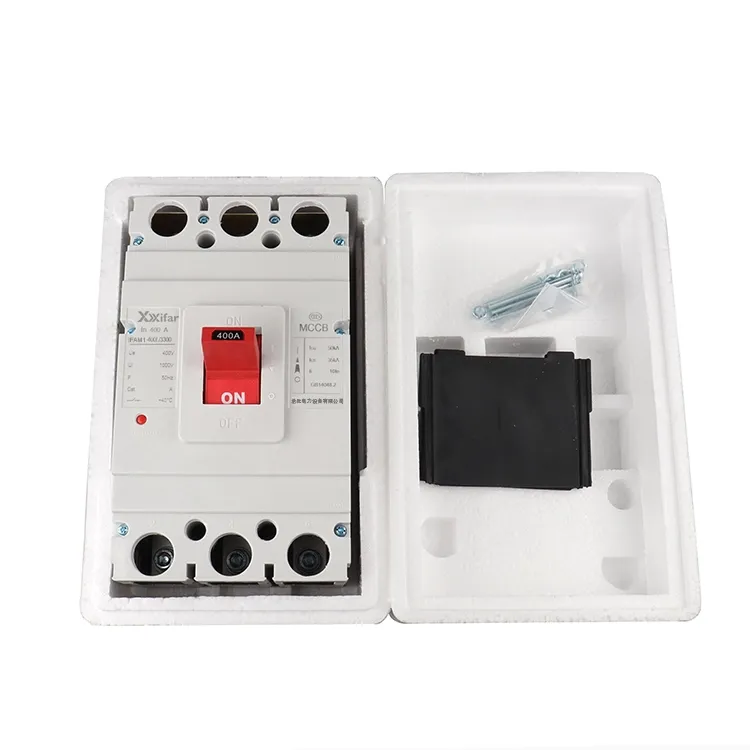

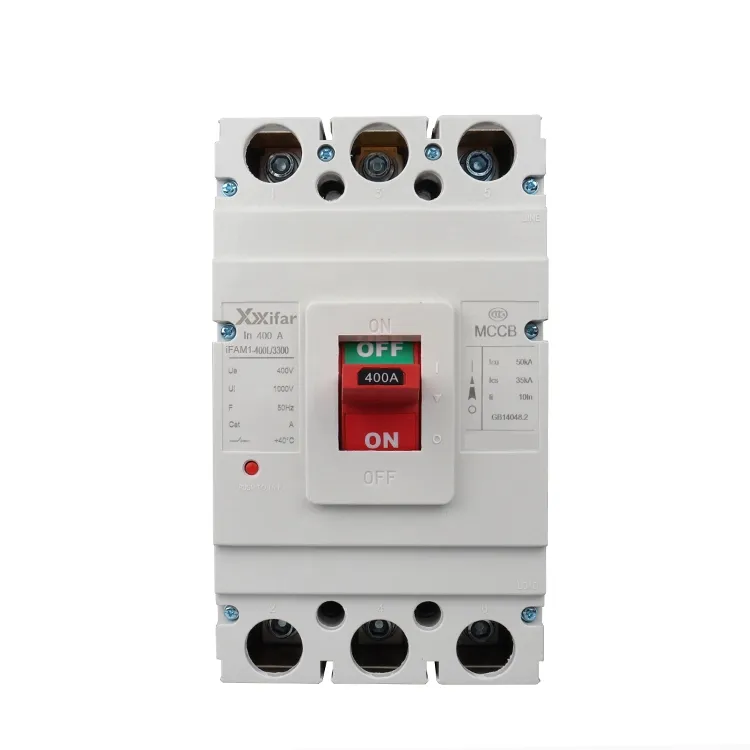

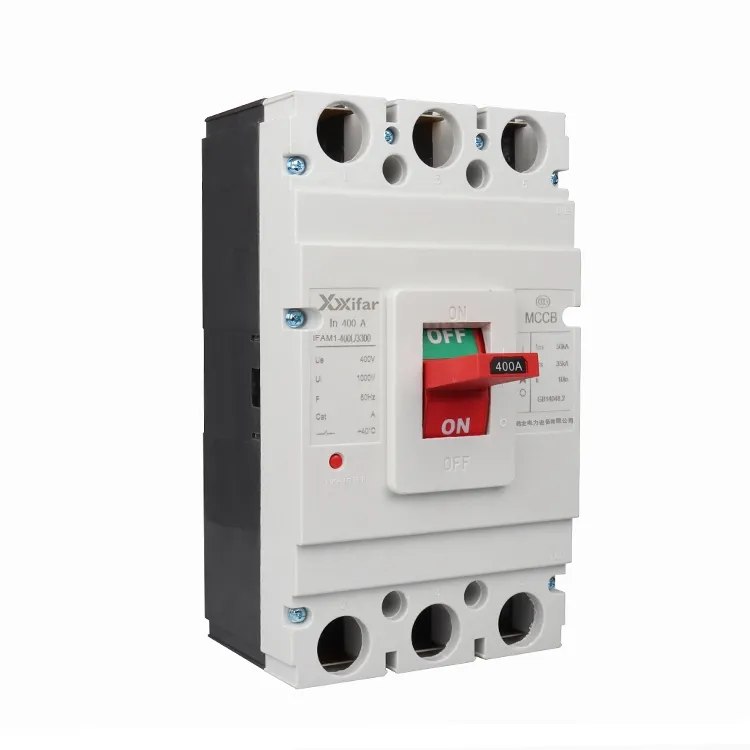

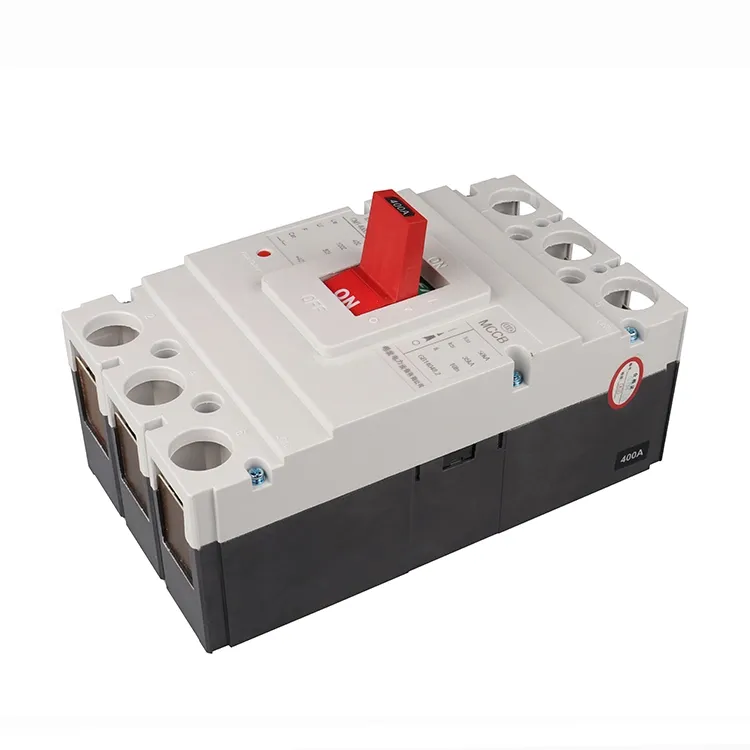

400a 3p Mccb 밀폐형 몰드 케이스 스위치

400a 3p mccb 밀폐형 몰드 케이스 스위치는 몰드 절연 인클로저와 공기 절연 기능을 갖춘 차단기 유형입니다. 정격 범위 내에서 정상 전류와 고장 전류를 모두 차단하거나 격리하기 위해 저전압 배전 시스템에 일반적으로 설치 및 적용되며, 이는 케이블 및 전기 장비를 보호하는 데 도움이 됩니다. A 400a 3p mccb 밀폐형 몰드 케이스 스위치의 일반적인 트리핑 방법에는 자기 전용, 열 자기 및 전자 트립 장치가 포함됩니다.

자기 전용 트립은 단락 조건에서만 작동합니다. 즉, 400a 3p mccb 밀폐형 몰드케이스 스위치는 단락 등의 고장이 발생한 경우에만 트립됩니다. 이 유형은 별도의 과부하 보호 기능이 이미 제공되는 히터 회로나 모터 회로에 자주 사용됩니다.

열 자기식 트립 장치는 단락과 지속적인 과전류에 모두 반응합니다. 일정 기간 동안 전류가 400A를 초과하거나 단락이 발생하면 400a 3p mccb 밀폐형 몰드 케이스 스위치가 트립됩니다. 두 가지 보호 메커니즘을 결합하기 때문에 일반적으로 일반 배전에 적용되는 400a 3p mccb 밀폐형 몰드 케이스 스위치의 결합 또는 이중 트립이라고도 합니다.

전자 트립 장치는 더욱 발전되고 성숙한 솔루션을 나타냅니다. 이 유형을 사용하면 자기 픽업, 열 설정 및 트리핑 지연과 같은 매개변수를 조정할 수 있으므로 400a 3p mccb 밀폐형 성형 케이스 스위치가 더 넓은 범위의 응용 분야에 적합하게 됩니다. 그러나 이러한 유연성이 추가되면 일반적으로 비용이 더 높아집니다.

이러한 유형 외에도 모터 보호를 위해 특별히 설계된 배선용 회로 차단기가 있습니다. 이러한 응용 분야의 경우 자기 트립 설정은 일반적으로 정격 전류의 10배 이상인 더 높습니다. 따라서 성형 케이스 회로 차단기는 모터 시동 중 불필요하게 트립하지 않고 높은 돌입 전류를 견딜 수 있으면서도 오류 조건에서도 보호 기능을 제공할 수 있습니다.

400a 3p mccb 밀폐형 몰드 케이스 스위치 매개변수:

400a 3p mccb 밀폐형 몰드 케이스 스위치 액세서리의 기능

액세서리는 400a 3p mccb 밀폐형 몰드 케이스 스위치의 기본 기능을 확장하고 보완합니다. 제어 옵션을 추가하고 보호 기능을 강화하여 기기의 필수적인 부분으로 만듭니다. 400a 3p mccb 밀폐형 성형 케이스 스위치의 일반적인 액세서리에는 보조 접점, 경보 접점, 션트 트립 장치, 저전압 릴리스, 모터 작동기 및 외부 회전 핸들이 포함됩니다.

1) 보조 접점

보조 접점은 주로 400a 3p mccb 밀폐형 몰드 케이스 스위치가 열려 있는지 닫혀 있는지를 나타내는 데 사용되지만 오류 트립이 발생했는지는 표시하지 않습니다. 이들은 제어 회로에 연결됩니다. 프레임 크기가 400A 이상인 성형 케이스 회로 차단기의 경우 2개의 상시 개방 접점과 2개의 상시 폐쇄 접점 구성을 약 6A의 열 전류에서 사용할 수 있습니다. 100A의 프레임 크기는 일반적으로 단일 브레이크 전환 접점을 사용하는 반면, 225A 및 250A는 약 3A의 기존 열 전류를 사용하는 브리지 접점 구조를 채택합니다.

2) 알람 접점

알람 접점은 과부하, 단락 또는 저전압과 같은 오류로 인해 400a 3p mccb 밀폐형 몰드 케이스 스위치가 자동으로 작동할 때 신호를 보내도록 설계되었습니다. 작동 전류는 일반적으로 0.3A에서 AC 380V 또는 0.15A에서 DC 220V이지만 일반적으로 1A를 초과하지 않습니다. 그러나 열 전류는 일반적으로 1~2.5A 범위에 속합니다.

3) 션트트립장치

션트 트립 장치를 사용하면 400a 3p mccb 밀폐형 몰드 케이스 스위치를 원격으로 열 수 있습니다. 작동 전압은 주 회로 전압과 무관할 수 있습니다. 단시간 작동을 위한 것이며 코일 전원 공급 시간은 일반적으로 1초를 ​​초과하지 않아야 합니다. 그렇지 않으면 코일이 손상될 수 있습니다.

코일 소손을 방지하기 위해 마이크로 스위치가 션트 트립 코일과 직렬로 연결됩니다. 코일에 전원이 공급되면 전기자가 끌려 마이크로스위치가 상시 폐쇄 상태에서 상시 개방 상태로 변경됩니다. 이로 인해 제어 회로가 중단되므로 푸시 버튼을 누르고 있어도 코일에 전원이 공급되지 않습니다. 이 디자인은 코일이 과열되는 것을 효과적으로 보호합니다. 400a 3p mccb 밀폐형 몰드 케이스 스위치가 재설정되고 다시 닫히면 마이크로스위치가 정상적으로 닫힌 위치로 돌아갑니다. 션트 트립 장치는 다양한 응용 분야에 맞게 다양한 제어 전압 및 주파수로 제공됩니다.

4) 저전압 해제

저전압 릴리스는 저전압 조건에서 회로 및 전력 장비를 보호하는 데 사용됩니다. 코일은 성형 케이스 회로 차단기의 공급 측에 연결되며 차단기는 코일에 전원이 공급될 때만 닫힐 수 있습니다. 전압이 너무 낮으면 400a 3p mccb 밀폐형 몰드 케이스 스위치를 닫을 수 없습니다. 시스템 전압이 저전압 릴리스의 정격 전압과 일치하는지 확인하는 것이 중요합니다. 작동 범위는 일반적으로 정격 전압의 70%~35%입니다. 이러한 장치는 다양한 애플리케이션에 맞게 다양한 전압 정격과 주파수로도 제공됩니다.

5) 모터 작동 메커니즘

모터 운전자는 회로 차단기를 자동으로 원격으로 닫고 여는 데 사용됩니다. 모터 구동식과 전자기식의 두 가지 주요 유형이 있습니다. 모터 구동 메커니즘은 일반적으로 프레임 크기가 400A 이상인 배선용 회로 차단기 MCCB에 사용되는 반면, 전자기 작동 장치는 정격 225A 이하의 MCCB에 더 적합합니다.
