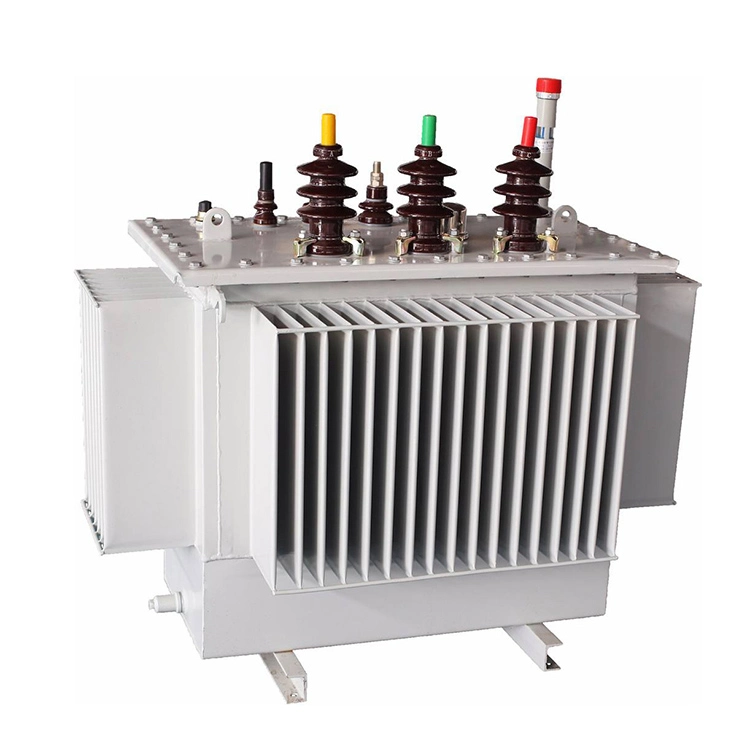

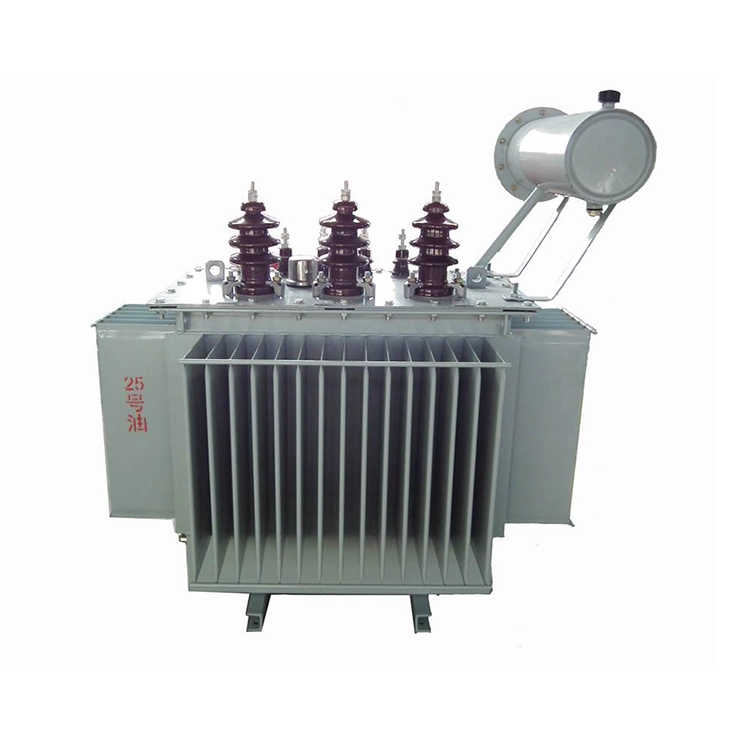

200kva 구리 권선 s13 시리즈 오일 침지 전력 변압기는 현대 전기 네트워크 전반에 걸쳐 널리 사용됩니다. 유입형 변압기의 주요 기능은 전압 레벨을 변환하고 전기 에너지를 다양한 유형의 부하에 효율적으로 분배하는 것입니다. 전자기 유도 원리에 따라 작동하는 200kva 구리 권선 s13 시리즈 유침 변압기는 필요에 따라 교류 전압을 높이거나 낮출 수 있어 전력 유틸리티, 산업 시설 및 농업 시스템의 광범위한 응용 분야에 적합합니다. 효과적인 냉각, 안정적인 단열, 긴 사용 수명을 결합한 설계로 실내 및 실외 환경 모두에서 성능을 발휘할 수 있습니다.
200kva 구리 권선 s13 시리즈 오일 침지 변압기의 주요 요소는 자기 코어, 권선 및 절연 오일입니다. 코어는 일반적으로 와전류 손실을 줄이고 자기 성능을 향상시키도록 배열된 고품질 실리콘 강철 적층으로 제조됩니다. 설계 요구 사항에 따라 권선은 구리 도체로 만들어질 수 있으며 고전압 및 저전압 코일로 구성됩니다.
변압기 탱크에는 두 가지 중요한 기능을 수행하는 절연유가 채워져 있습니다. 이는 전원이 공급되는 구성 요소 사이에 전기 절연을 제공하는 동시에 권선과 코어에서 열을 방출합니다. 작동 중 발생하는 열은 오일을 통해 전달된 다음 탱크 표면을 통해 주변 공기로 소산됩니다. 이 냉각 프로세스는 안정적인 작동 온도를 유지하고 장기적인 신뢰성을 지원합니다. 인클로저는 먼지와 이물질의 유입을 방지하도록 설계되어 다양한 환경에서 안전한 작동을 보장합니다.
침지 변압기는 일반적으로 25kVA ~ 4000kVA의 정격을 포함하여 광범위한 용량으로 제공됩니다. 일반적인 전압 구성에는 10kV 정격의 고전압 측과 400V 정격의 저전압 측이 포함될 수 있습니다. 임피던스 값과 부하 손실은 변압기 용량 및 설계 요구 사항에 따라 다릅니다.
200kva 구리 권선 s13 시리즈 유침 변압기는 저온 및 고온 영역을 모두 포함하는 까다로운 환경 조건에서 작동하도록 설계되었습니다. 3상 구성은 산업용 전력 시스템의 요구 사항을 충족하는 동시에 강력한 전자기 호환성을 통해 주변 장비와의 간섭을 최소화합니다.
일반적인 응용 분야에는 변전소, 공장 배전망, 농업 관개 시설, 상업용 건물 및 신뢰할 수 있고 안정적인 전원 공급이 필요한 기타 시설이 포함됩니다.
건식 변압기와 비교하여 200kva 구리 권선 s13 시리즈 오일 침지 변압기는 몇 가지 뚜렷한 장점을 제공합니다. 절연유는 공기보다 높은 절연 내력을 제공하므로 안정적인 절연 성능을 유지하면서 보다 컴팩트한 전기 설계가 가능합니다. 또한 오일은 열을 더 효과적으로 흡수하고 전달합니다. 열 스트레스를 줄이고 장비 수명을 연장하는 데 도움이 됩니다.
수분 보호는 또 다른 중요한 이점입니다. 오일은 내부 구성 요소를 둘러싸고 습기에 대한 장벽 역할을 하므로, 수분 수준이 높은 지역에 특히 적합한 유침 변압기가 됩니다.
안전 관점에서 볼 때 변압기 탱크에는 일반적으로 압력 완화 장치가 장착되어 있습니다. 내부 결함으로 인해 압력이 안전 한계를 넘어 상승하는 경우 장치는 자동으로 과도한 압력을 방출하여 심각한 손상으로부터 장비를 보호합니다. Wenzhou XiFa Electrical Power Equipment Co., Ltd는 특수한 설치 요구 사항이나 고유한 부하 특성을 충족하기 위해 다양한 코어 구성 및 권선 재료를 포함하는 맞춤형 설계도 제공합니다.
적절한 유침형 변압기를 선택하는 것은 예상 부하를 주의 깊게 평가하는 것부터 시작됩니다. 예를 들어, 대형 모터를 공급하는 설비에는 시동 전류와 향후 확장을 수용하기 위해 추가 용량이 필요한 경우가 많습니다. 특히 비, 먼지 또는 혹독한 기후 조건에 노출되는 실외 설치의 경우 인클로저 설계 및 보호 수준을 선택할 때 환경 조건도 고려해야 합니다.
안정적인 작동을 위해서는 정기적인 유지 관리가 필수적입니다. 수분 함량 및 화학적 분해 점검을 포함하여 절연유의 상태를 정기적으로 모니터링해야 합니다. 오일 품질이 허용 한계를 벗어나면 오일 교체 또는 재생과 같은 시정 조치를 수행해야 합니다.
장기간 보관하거나 정지하는 경우 습기 유입으로부터 변압기를 보호하기 위해 적절한 보존 조치가 필요합니다. 검사 또는 유지 관리 활동 중에 장비는 전원 공급 장치에서 완전히 격리되어야 하며 전기 위험을 방지하기 위해 적절한 안전 절차를 따라야 합니다.
탁월한 절연 특성, 효율적인 냉각 성능 및 입증된 신뢰성을 갖춘 침지형 전력 변압기는 전 세계적으로 다양한 산업 및 인프라 프로젝트에서 안정적이고 효율적인 전력 분배를 보장하는 데 계속해서 중요한 역할을 하고 있습니다.
|
제품명 |
200kva 구리 권선 s13 시리즈 오일 침지 변압기 |
|
|
변압기 유형 |
S13 시리즈 오일 침수형 배전 변압기 |
|
|
정격 용량 |
200kVA |
|
|
고전압 전압 |
6.3kV / 10kV / 11kV / 20kV |
|
|
LV 전압 |
400V /415V |
|
|
탭 체인저 |
유형 |
오프 회로 |
|
범위 |
±2×2.5%, ±3×2.5%, ±5% |
|
|
권선 재료 |
100% 구리 |
|
|
핵심 소재 |
CRGO 실리콘 스틸 |
|
|
부하 손실 없음 |
240W± 15% |
|
|
75℃에서의 부하 손실 |
2730W± 15% |
|
