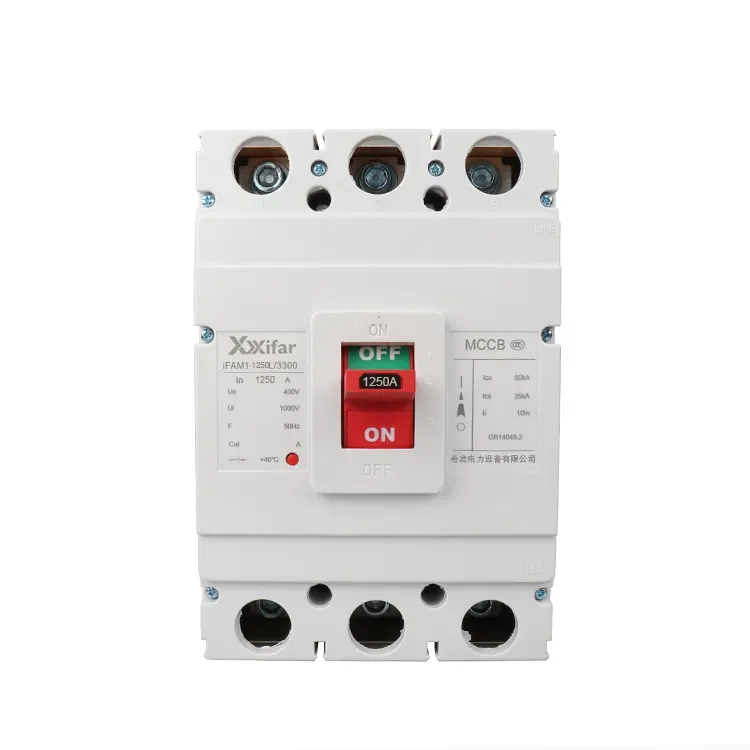

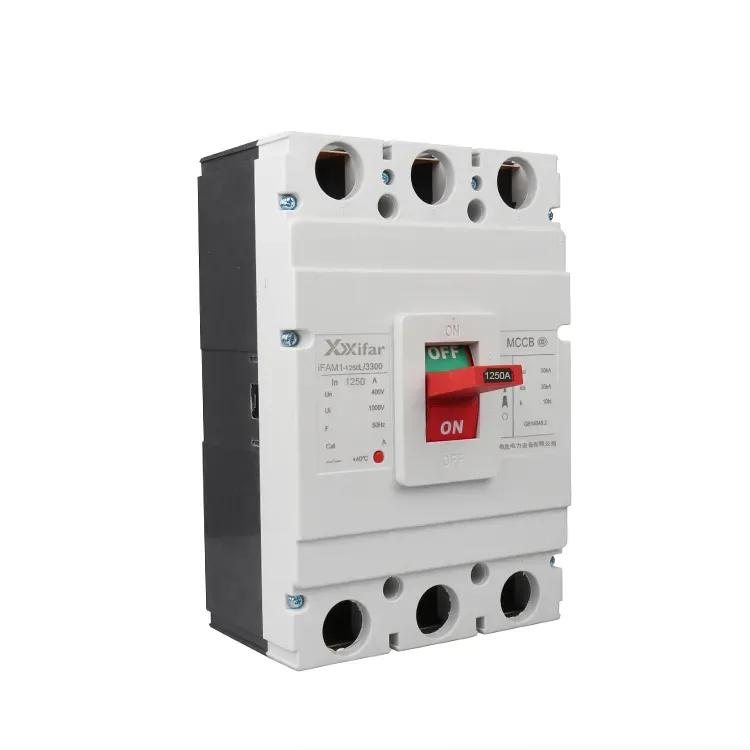

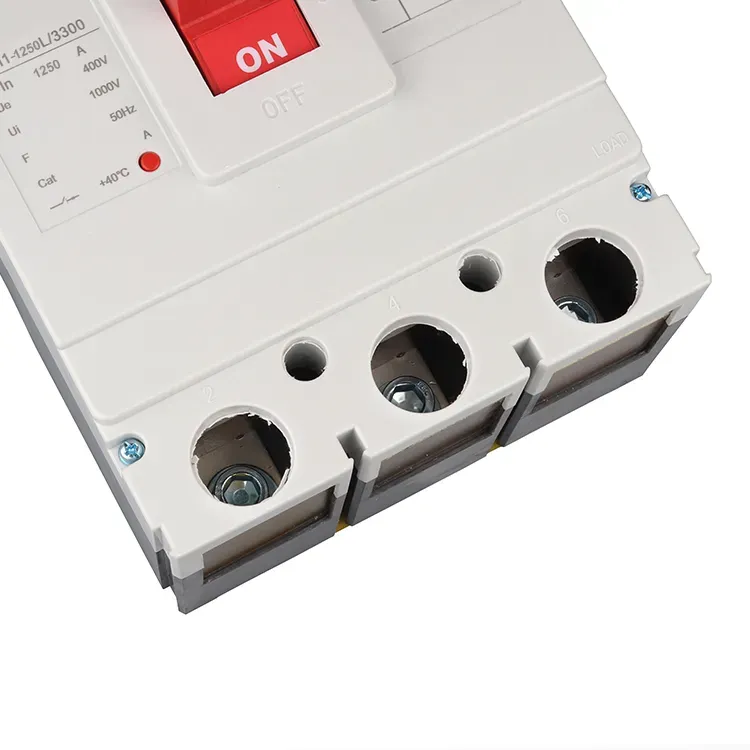

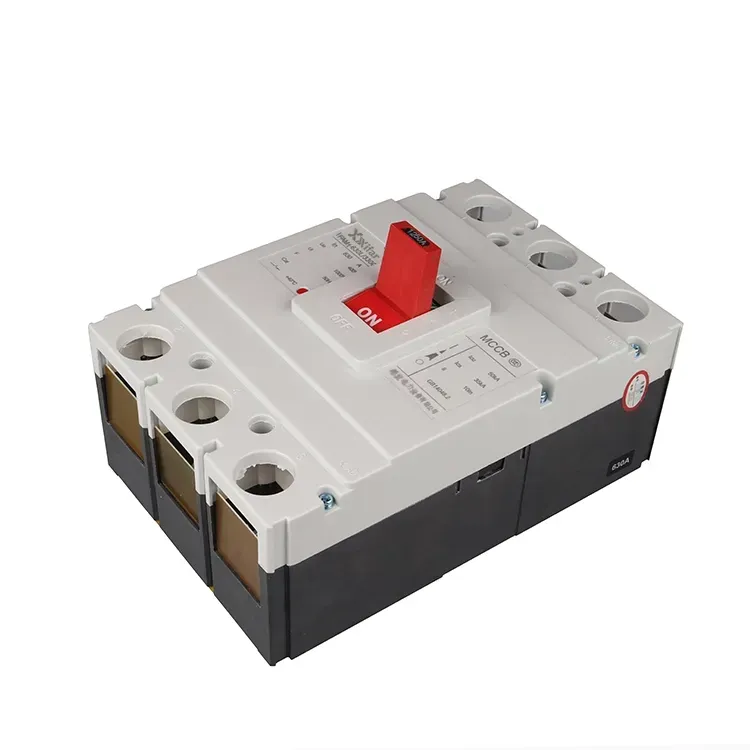

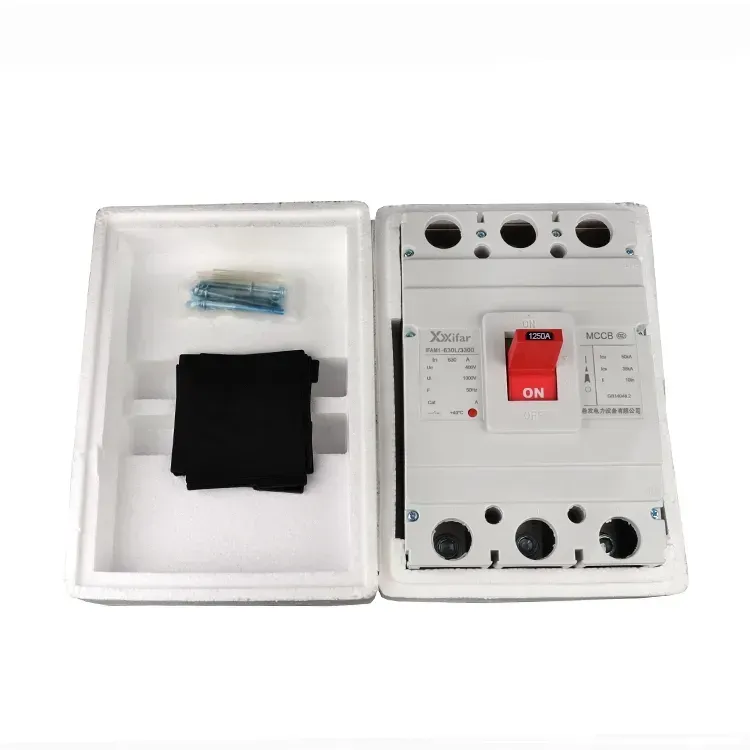

1250Amp 3극 600v Mccb 회로 차단기

1250암페어 3극 600v mccb 회로 차단기는 주로 접점 시스템, 아크 소화 시스템, 트립 장치 등 세 가지 기본 부품으로 구성됩니다. 이러한 트립 장치는 과전류 보호, 저전압 보호, 열 보호 및 션트 트립을 포함한 다양한 보호 기능을 제공합니다. 1250A 3극 600V mccb 회로 차단기는 수동으로 또는 전동 드라이버에 의해 닫힙니다. 접점이 닫히면 트립 프리 메커니즘에 의해 해당 위치에 고정됩니다. 오류가 발생하면 해당 트립 장치가 메커니즘을 활성화하여 래치를 해제하고 1250A 3극 600v mccb 회로 차단기가 자동으로 트립되어 회로를 보호합니다.

1. 션트트립장치

션트 트립은 원격 제어 작동에 사용됩니다. 이를 통해 멀리서 1250암페어 3극 600v mccb 회로 차단기를 통해 회로를 열 수 있습니다.

2. 과전류 트립 장치

이 장치는 단락 및 과전류로부터 보호합니다. 전류가 설정값을 초과하면 트립유닛에서 발생하는 전자기력에 의해 래치가 해제됩니다. 그러면 움직이는 접점이 스프링 힘에 의해 빠르게 분리되어 회로가 중단됩니다.

3. 저전압 트립 장치

이 장치는 전압 손실로부터 보호합니다. 코일은 전원 공급 장치에 직접 연결되어 있으며 정상적인 조건에서 전원이 공급되어 1250A 3극 600V mccb 회로 차단기가 닫힌 상태를 유지할 수 있습니다. 전원이 끊기거나 전압이 크게 떨어지면 자력이 약해져 스프링력보다 낮아집니다. 그런 다음 스프링이 움직이는 코어를 구동하여 래치를 해제하고 1,250A 3극 600V MCCB 회로 차단기가 작동하도록 합니다.

4. 열 트립 장치

1250A 3극 600V mccb 회로 차단기를 통해 과부하 전류가 흐르면 열 트립 장치 내부의 바이메탈 스트립이 전류로 인해 가열됩니다. 두 금속은 팽창 계수가 다르기 때문에 가열하면 서로 다른 속도로 구부러집니다. 이러한 변형으로 인해 트리핑 메커니즘이 푸시되어 1,250A 3극 MCCB 성형 케이스 회로 차단기가 열리고 회로가 중단됩니다.

1250amp 3극 600v mccb 회로 차단기 매개변수:
