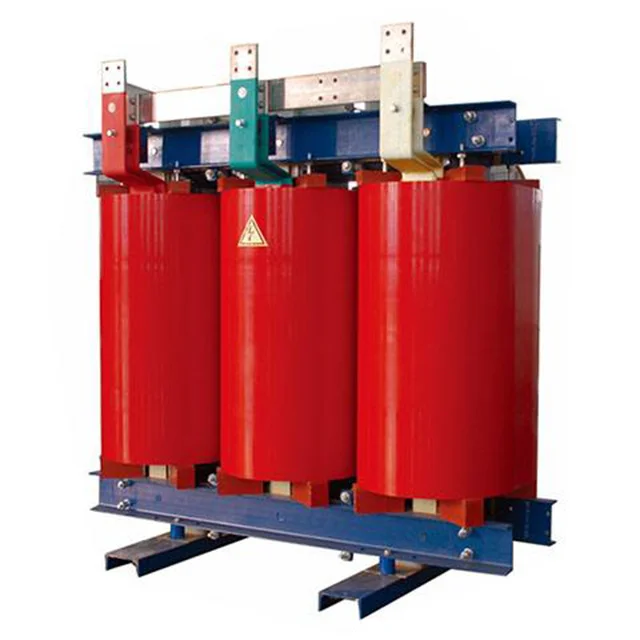

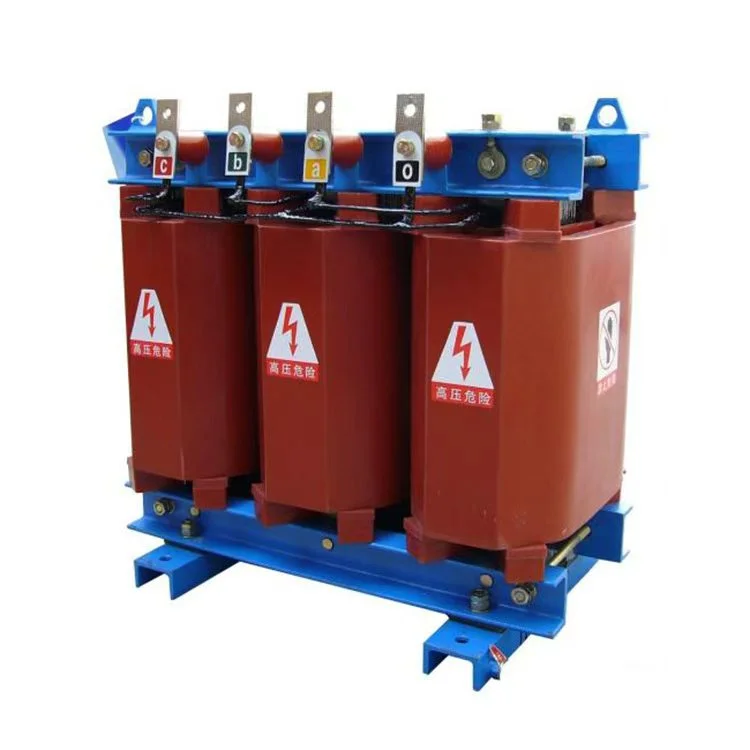

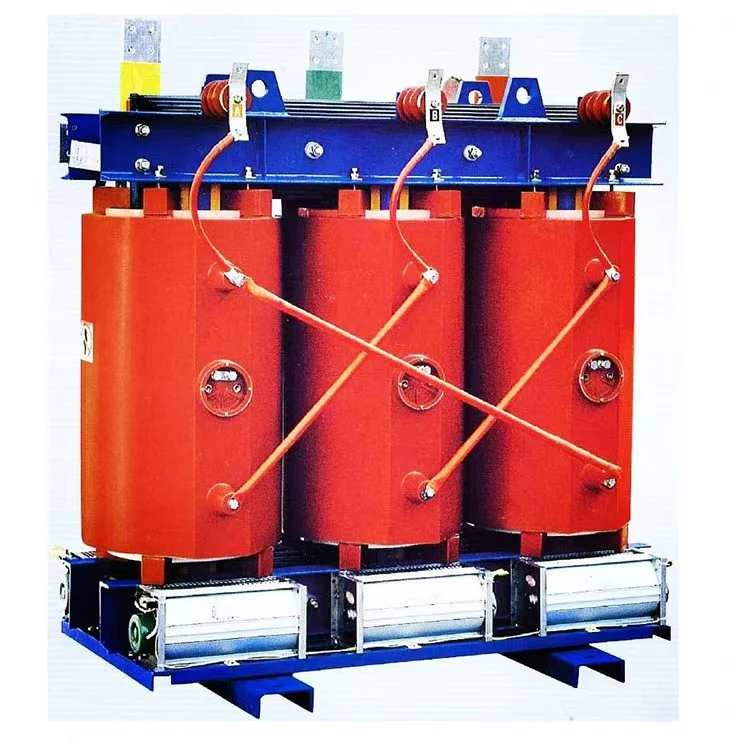

구리 160 KVA 6.6kV 440V 건식 강압 변압기

안정적인 전압 변환이 필요한 산업 및 상업용 애플리케이션을 위해 Wenzhou Xifa Electrical Equipment Co., Ltd.에서 제조한 구리 160kVA 6.6kV 440V 건식 강압 변압기는 탁월한 효율성, 안전성 및 장기 성능을 제공합니다. 중압 6.6kV를 저압 440V로 강압하는 변압기로 공장, 광산, 해외 프로젝트의 중장비, 모터 제어 센터, 배전반 전력 공급에 적합합니다.
오일 충전 장치와 달리 구리 160kVA 6.6kV 440V 건식 강압 변압기 설계는 화재 위험 및 봉쇄 요구 사항을 없애고 구리 권선은 우수한 전도성과 열 성능을 제공합니다.

문의 보내기

제품 설명

구리 160kVA 6.6kV 440V 건식 강압 변압기의 배선 방법

변압기의 입력 단자와 출력 단자를 단락시킨 다음 절연 저항계를 사용하여 단락된 단자와 접지선 사이의 절연 저항을 테스트합니다. 1000V 절연 저항계를 사용할 때 저항 값은 2MΩ보다 커야 합니다.

입력 및 출력 전원 케이블의 단면적은 전류 정격 요구 사항을 충족해야 합니다. 전류 밀도는 mm²당 2~2.5A로 구성하는 것이 좋습니다.

변압기 터미널 블록의 버스바 색상에 따라 3상 입력 및 출력 전원 전선을 연결합니다. 노란색은 A상에, 녹색은 B상에, 빨간색은 C상에 연결합니다. 중성선은 구리 160kVA 6.6kV 440V 건식 강압 변압기의 중성 단자에 연결해야 합니다. 접지선은 변압기 인클로저에 연결되어야 합니다. 입력 및 출력 배선이 올바른지 확인하십시오.

먼저 무부하 조건에서 구리 160kVA 6.6kV 440V 건식 강압 변압기에 전원을 공급하고 입력 및 출력 전압이 요구 사항을 충족하는지 관찰하고 측정합니다. 동시에 기기 내부에 이상한 소음, 아크, 이상한 냄새 등 비정상적인 상태가 있는지 확인하십시오. 이상이 발견되면 즉시 입력 전원 공급 장치를 분리하십시오.

무부하 테스트가 완료되고 모든 것이 정상이면 부하를 연결할 수 있습니다.

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

제품 매개변수:

이름	구리 160kVA 6.6kV 440V 건식 강압 변압기
정격 용량	160kva
1차 전압	6.6KV
2차 전압	0.4/0.415kV
단열재	캐스트 수지
벡터 그룹	Dyn11 Yyn0
무부하 손실(P0)	고객의 요구 사항에 따라
부하 손실(Pk) @ 120°C	고객의 요구 사항에 따라
임피던스 전압(영국)	6%
절연 등급	클래스 F 또는 H
냉각방식	오나프 오나프
부분방전	10pc 미만
