500kva 11kv 건식 Nltc 배전 변압기

도시, 공장, 신에너지 발전소 또는 농촌 지역 등 중전압 전력망에서 전기 에너지를 안전하고 안정적으로 내려 최종 사용자에게 분배해야 하는 곳이면 거의 항상 11kV 변압기를 찾을 수 있습니다. Wenzhou Xifa Electrical Equipment Co., Ltd.에서 생산하는 500kva 11kv 건식 nltc 배전 변압기는 고품질이며 가격도 합리적입니다.

문의 보내기

제품 설명

전 세계적으로 전력 수요가 증가함에 따라 500kva 11kv 건식 nltc 배전 변압기는 농촌 전력망, 산업, 상업, 신에너지 및 공공 시설과 같은 분야에서 널리 사용됩니다. 전 세계 50개 이상의 국가 및 지역에서 운영을 통해 높은 신뢰성이 검증되었습니다. 탄자니아, 짐바브웨, 가나, 남아프리카, 케냐, 잠비아 등을 포함한 국가 및 지역에 판매되었습니다.

500kva 11kv 건식 nltc 배전 변압기의 구조적 특성:

코일: 코일은 구리 도체(와이어 권선 또는 호일 권선)로 감겨 있고, 유리 섬유로 강화되었으며, 진공 건조 및 탈기 공정을 사용하여 필러 없이 에폭시 수지로 완전히 주조되었습니다. 그 결과 높은 기계적 강도, 강한 단락 저항성, 탁월한 충격 저항이 가능해졌습니다.

고전압 권선: 시작 및 끝 단자와 중간 태핑 리드에는 구리 너트가 내장되어 있습니다. 이 구조는 우수한 강성을 제공하고 탭 변환이 용이하며 깔끔하고 미적으로 보기 좋은 외관을 보장합니다.

코어: 코어는 45도 완전 마이터링된 다단계 랩 조인트가 있는 고품질 방향성 냉간 압연 실리콘 강판을 사용하여 조립됩니다. 500kva 11kv 건식 nltc 배전 변압기의 표면은 절연 수지층으로 코팅되어 내습성, 녹 방지 및 소음 감소 기능을 제공합니다.

클램핑 시스템: 코어, 클램핑 고정 장치 및 코일 사이에 탄성 구성 요소를 사용하여 코일을 일정한 압축 상태로 유지함으로써 소음 수준을 줄입니다.

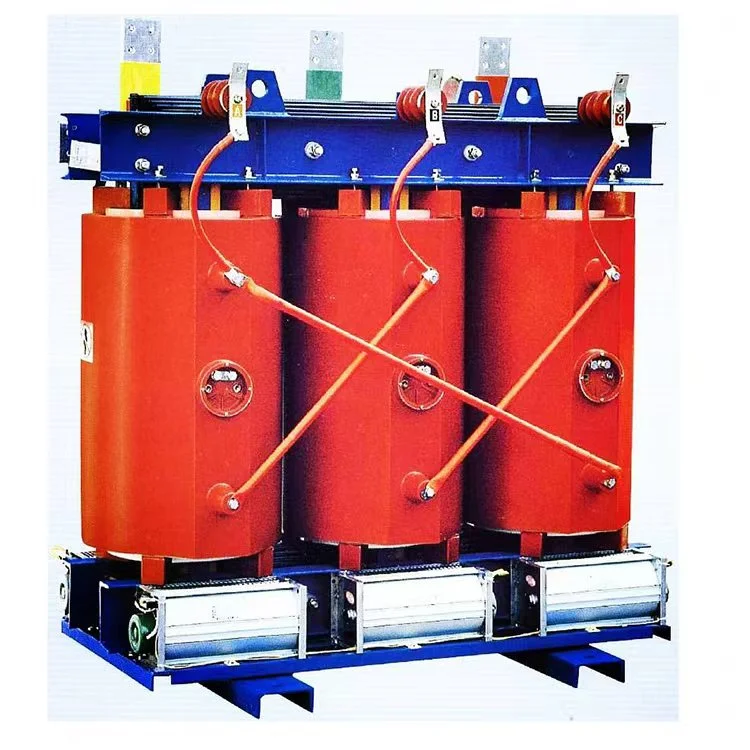

냉각 설계: 500kva 11kv 건식 nltc 배전 변압기는 자연 냉각(AN)용으로 설계되었습니다. 종방향 환기 덕트는 완전히 주조된 고전압 및 저전압 권선의 코일 벽 내부에 형성됩니다. 강제 공냉식 AF 장비 냉각 팬을 옵션으로 설치할 수 있습니다. 강제 공냉식을 사용하면 정격 출력 용량이 500kVA 이하의 경우 50%.40% 증가할 수 있습니다.

온도 모니터링: 500kva 11kv 건식 nltc 배전 변압기에는 BWDK 시리즈 온도 컨트롤러가 장착되어 있습니다. 백금 저항 센서 Pt100은 권선 온도 상승을 모니터링하기 위해 저전압 코일 상단에 미리 내장된 구멍에 배치됩니다. 컨트롤러는 냉각팬을 자동으로 기동 또는 정지시키며, 고장 경보, 과열 경보, 과열 트립 등의 기능을 제공합니다. 이러한 기능은 건식 변압기에 대한 안정적인 과부하 보호를 제공하여 작동 안전성을 향상시킵니다.

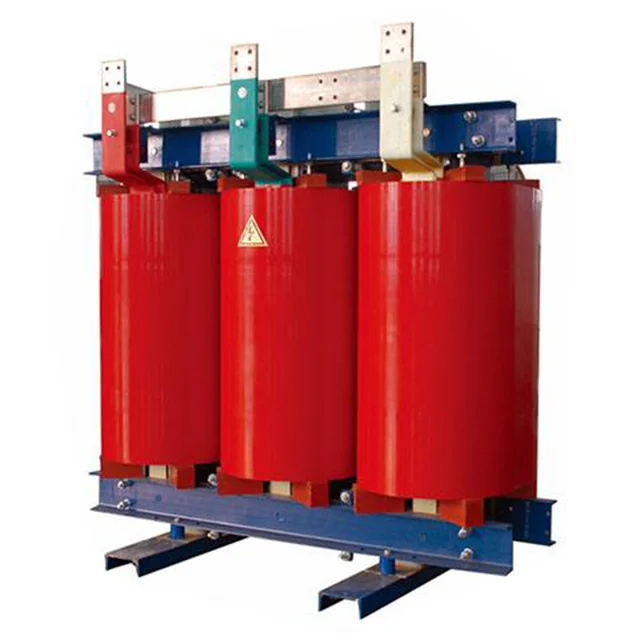

500kva 11kv Dry Type Nltc Distribution Transformer

제품 매개변수:

이름	500kva 11kv 건식 NLTC 배전 변압기
정격 용량	500kva
1차 전압	11KV
2차 전압	0.4/0.415kV
단열재	캐스트 수지
벡터 그룹	Dyn11 Yyn0
무부하 손실(P0)	고객의 요구 사항에 따라
부하 손실(Pk) @ 120°C	고객의 요구 사항에 따라
임피던스 전압(영국)	6%
절연 등급	클래스 F 또는 H
냉각방식	오나프 오나프
부분방전	10pc 미만
