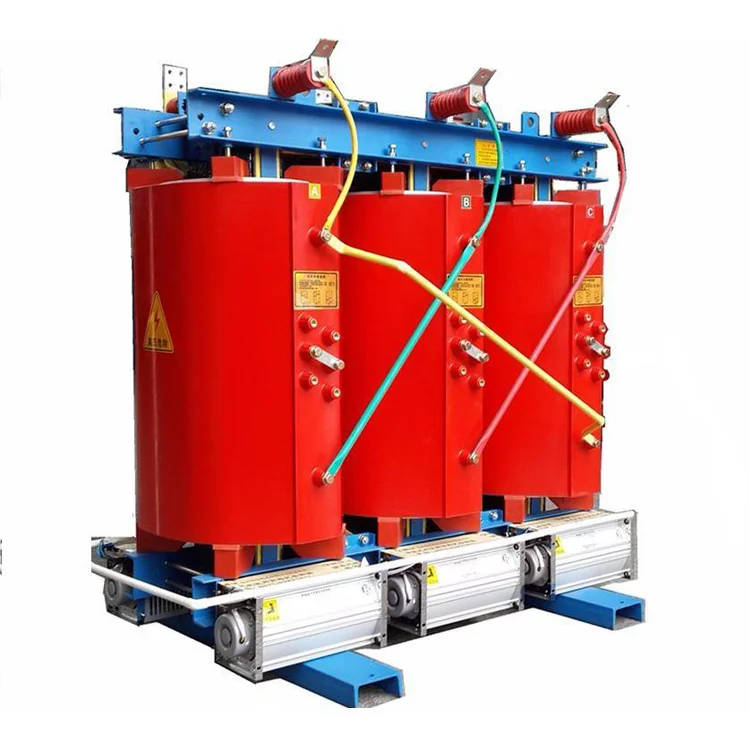

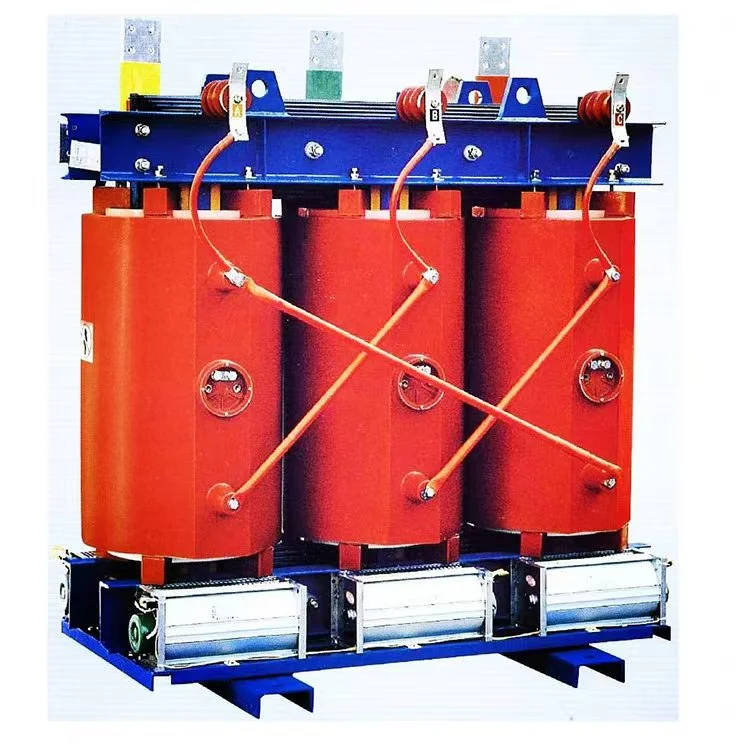

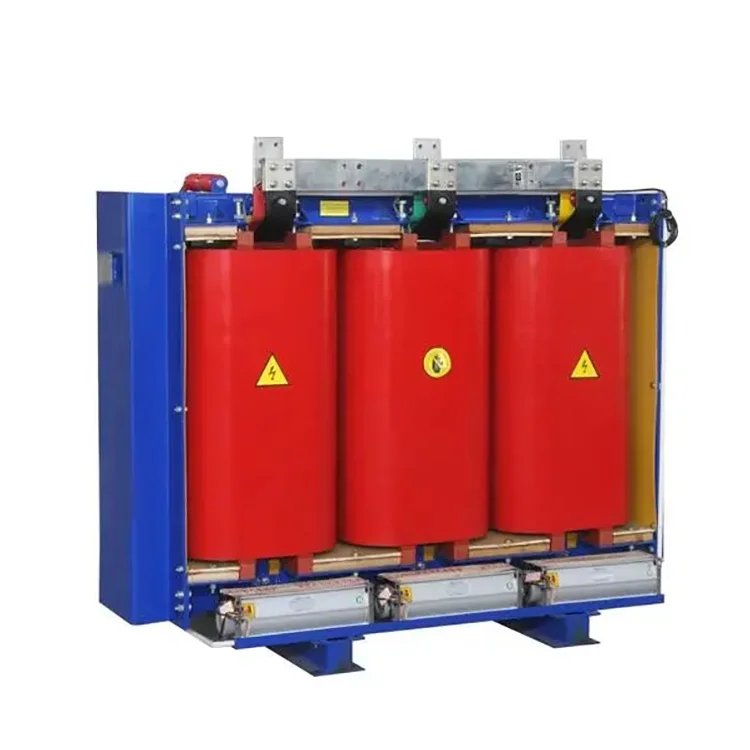

2500 KVA 11 ~ 0.4 KV 건식 변압기

2500kVA 11~0.4kV 건식 변압기는 주로 변압기 코어, 변압기 권선, 변압기 절연, 변압기 도체, 변압기 냉각 장치 및 온도 측정 장치와 같은 구성 요소로 구성됩니다.

코일

2500kVA 11~0.4kV 건식 변압기 코일은 고정밀 권선 기계에 감겨 있습니다. 저전압 권선은 포일 권선 구조를 채택합니다. 대용량 변압기의 경우 환기 덕트가 예약되어 있습니다. 권취 후 진공 건조를 실시합니다. 주조 및 응고 공정은 공정 표준에 따라 엄격하게 수행되어 코일 내부에 기포나 공극이 없도록 보장하여 변압기가 최적의 작동을 달성할 수 있도록 합니다.

핵심

2500kVA 11~0.4kV 건식 변압기 시리즈의 핵심은 고품질, 고투과성 방향성 냉간 압연 실리콘 강판으로 만들어졌습니다. 고급 실리콘 강판 절단 라인과 45° 완전 연귀 스텝 랩 코어 스태킹 기술이 채택되었습니다. 코어 사지는 클래스 F 단방향 유리 섬유 테이프로 묶여 있으며 코어 요크에 펀칭 구멍이 없는 새로운 구조의 풀 플레이트를 사용하여 고정합니다. 코어 표면은 누설 자속의 영향을 줄이고 자기 회로 분포를 효과적으로 최적화하며 코어 잡음, 무부하 손실 및 무부하 전류를 줄이는 에폭시 수지로 코팅됩니다. 이는 배전 변압기의 외관 품질을 크게 향상시킵니다.

고전압 권선

2500kVA 11~0.4kV 건식 변압기의 고전압 권선은 분할된 레이어 구조를 채택하여 권선 레이어 간의 전압을 크게 줄입니다. 진공 주조 에폭시 수지와 충진재로 구성되어 권선의 내부 부분 방전 수준을 줄이고 코일의 전기적 성능을 향상시킵니다. 권선층 사이의 절연에는 DMD 에폭시 수지 프리프레그 천을 사용하여 내전압 강도를 높였습니다. 권선 표면은 유리 섬유 메쉬 패브릭으로 채워져 코일의 충격 인성을 향상시키고 배전 변압기의 단락 저항 성능을 향상시킵니다. 코일은 절대 마르거나 갈라지지 않습니다.

저전압 권선:

저전압 권선은 포일 구조를 채택합니다. 코일에는 방사형 냉각 덕트가 사용되어 열 방출 기능을 향상시킵니다. 2500kVA 11~0.4kV 건식 변압기의 저전압 권선 층 간 절연에는 DMD 에폭시 수지 프리프레그 천을 사용합니다. 끝 부분은 밀봉되고 에폭시 수지로 포팅되어 일체형 경화 성형이 이루어집니다.

제품 매개변수:

생산설비

반제품

보호 인클로저 IP21

변압기 코어

변압기 권선

테스트 센터

와인딩 워크샵
