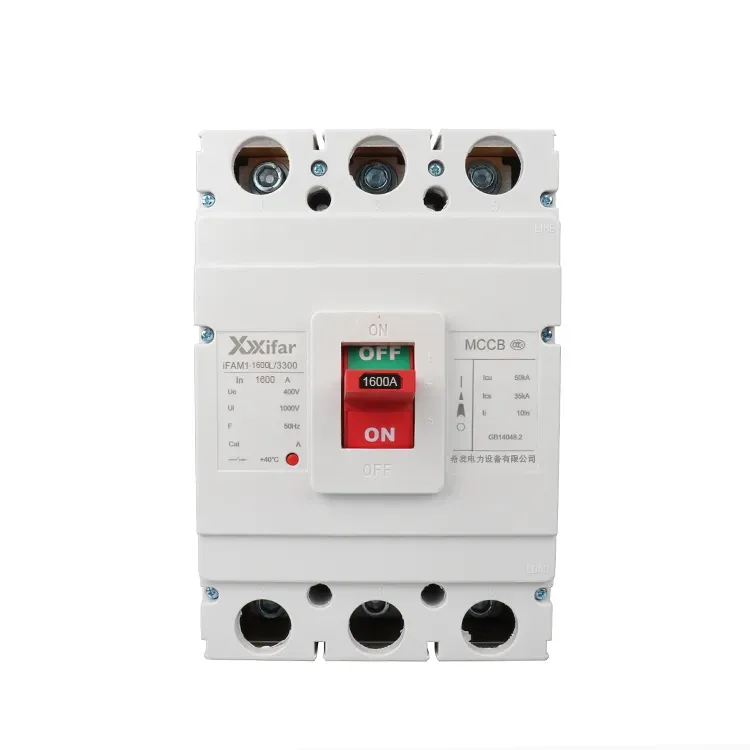

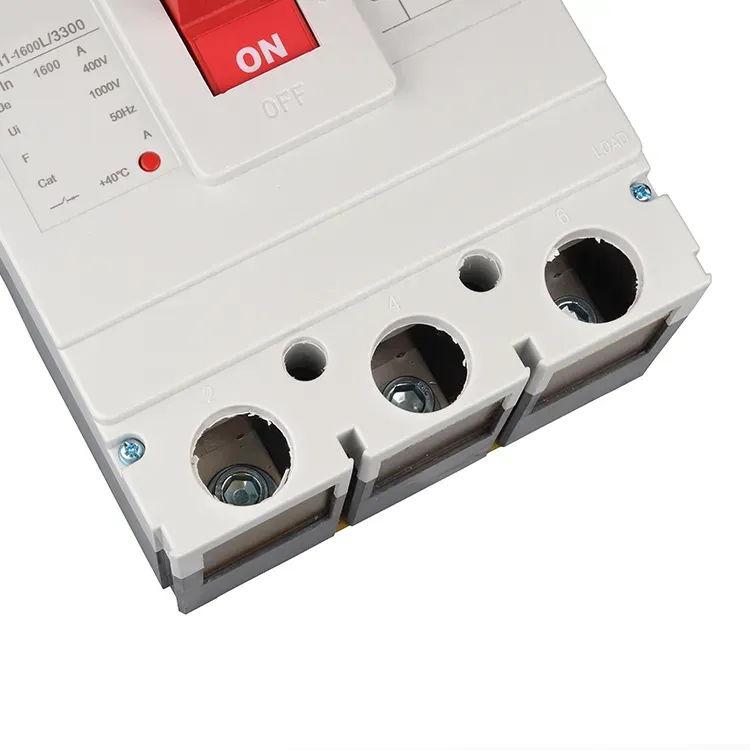

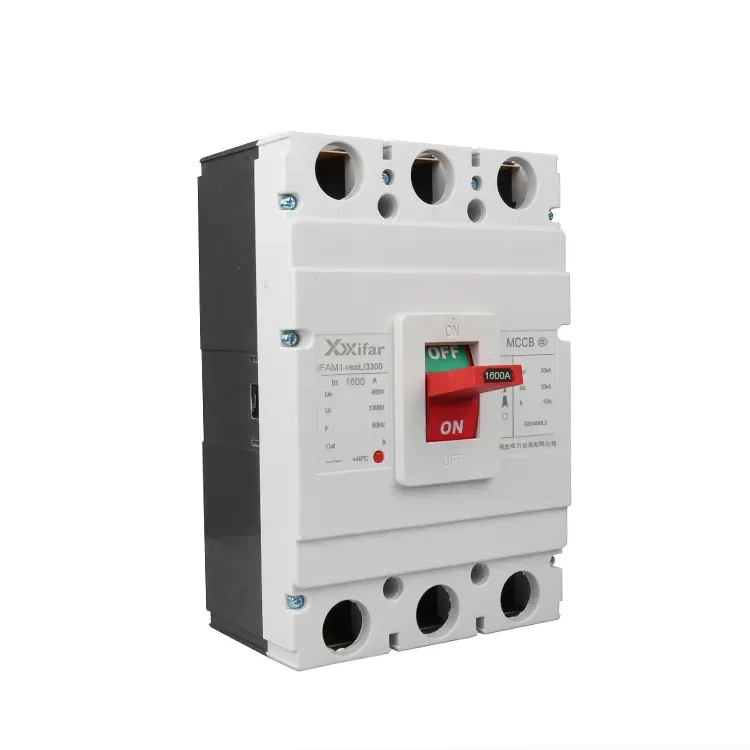

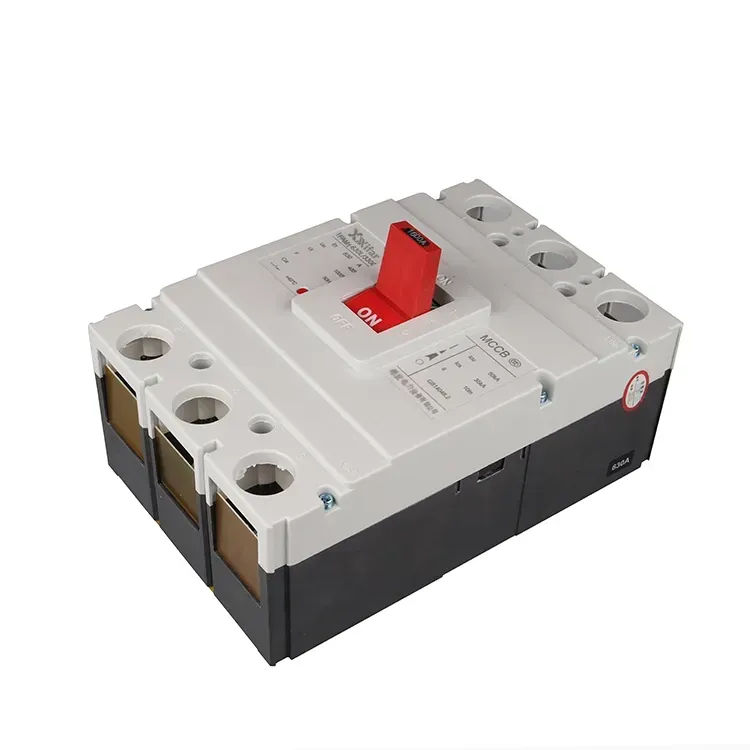

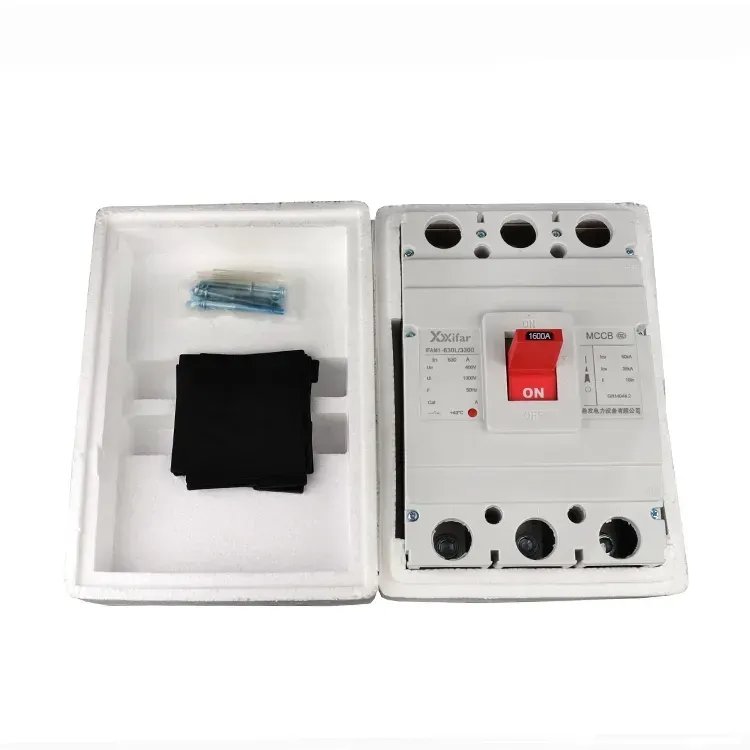

보조 접점이 있는 1600Amp 3극 Mccb

보조 접점이 있는 1600A 3극 mccb 매개변수:

보조 접점이 있는 1600A 3극 mccb 소개:

보조 접점이 있는 1600A 3극 성형 케이스 회로 차단기 MCCB는 저전압 배전 시스템에서 전류를 자동으로 차단하도록 설계되었습니다. 과부하 또는 단락이 발생하면 트립되어 전원 공급 장치를 분리합니다.

보조 접점이 있는 1600A 3극 mccb는 성형된 절연 케이스를 사용하여 접지된 금속 부품에서 활성 도체를 분리합니다. 장치 내부의 보호는 주로 열 및 자기 메커니즘을 통해 이루어집니다. 과부하 조건에서 전류가 정격 한계를 초과하면 열 장치의 바이메탈 요소가 가열되어 구부러집니다. 이 움직임은 보조 접점이 있는 1600A 3극 mccb의 핸들이 꺼짐 위치로 전환되고 회로를 차단하는 트리핑 메커니즘을 작동시킵니다. 단락의 경우 갑작스러운 전류 급증으로 인해 보조 접점이 있는 1600A 3극 mccb 코일에 강한 자기장이 생성됩니다. 전자기력이 코어의 스프링력을 극복하면 가동 코어가 당겨져 트립바가 구동되고 차단기가 즉시 개방되어 단락 보호 기능을 제공합니다.

더 넓은 의미에서 공기 절연 회로 차단기에는 공기 회로 차단기 ACB, 배선용 회로 차단기 MCCB 및 소형 회로 차단기 MCB가 포함됩니다. 배선용 회로 차단기 MCCB에는 일반적으로 작동 전압이 약 380V인 3상 전력용 단자 3개가 장착되어 있어 보조 접점이 있는 1600A 3극 mccb와 같이 작동 전류가 주거용 수요보다 큰 산업 배전 시스템 및 모터 보호에 적합합니다. 대조적으로, 소형 회로 차단기는 일반적으로 단상 전력용으로 설계되며, 그 중 작동 전압은 약 220V이고 작동 전류는 보조 접점이 있는 3극 몰드 케이스 회로 차단기 MCCB보다 상대적으로 낮습니다. 소형 회로 차단기는 터미널 분배 시스템 구축에 사용됩니다. 이러한 이유로 표준 1600A 3극 MCCB 성형 케이스 회로 차단기는 일반적인 주거용으로 설계되지 않았습니다.
